Conische binnendraad frezen

Conische binnendraad frezen

NC3170

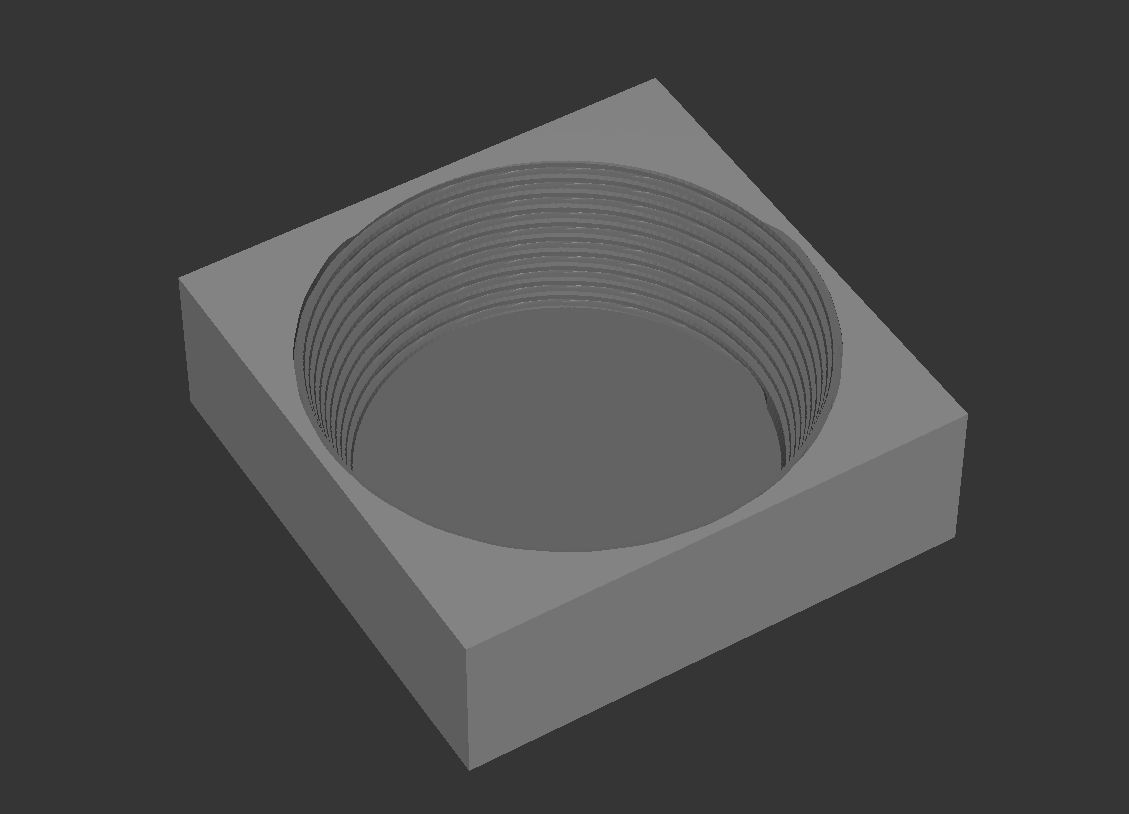

NC-programma om een conische binnendraad te frezen. Dit voorbeeldprogramma is zo opgebouwd, dat als eerste een ander programma wordt opgeroepen om de conische boring voor te frezen. In dit opgeroepen programma moet u aan het begin alle benodigde parameters definiëren, waaruit de besturing dan de gereedschapsbanen voor het maken van de boring berekent en beweegt. Ook in het hoofdprogramma moet u, na de programmaoproep, alle benodigde parameters voor het frezen van de schroefdraad definiëren. Op basis van deze waarden berekent de besturing vervolgens de gereedschapsbaan voor de schroefdraad. Deze bestaat uit lineaire banen, waarvoor de besturing telkens het eindpunt in de X-, Y- en Z-coördinaat berekent en vervolgens nadert. De bewerking vindt altijd in positieve Z-richting plaats, zodat u met de rotatierichting bepaald of een rechtse of linkse schroefdraad ontstaat.

Program files

3170_nl.h

Product type

NC-programma Machinebesturing Programmeerplaats Programmeerplaats VirtualBox Frezen 3 assen frezen (X Y Z) 3 + 2 assen frezen (X Y Z + aanzetassen) 5 assen frezen (X Y Z + zwenkassen) TNC 640 TNC 620 iTNC 530 TNC 320 TNC 426/430 TNC7
